Lark模塊


 功能描述



Lark是觸摸式工控一體機CPU單元，其功能參數包括如下：



     1) ARM 四核 1.8GHZ；



     2) 板載內存2GB DDR3 SDRAM；



     3) 板載16GB eMMC Flash；



     4) VGA顯示接口輸出，分辨率為1024*768（可根據用戶要求配置其它分辨率）；



     5) 一個100M以太網口，用于連接EtherCAT專用接口；



     6) 一個10/100M以太網口，用于連接外部網絡；



     7) 四個USB HOST接口，支持USB2.0高速設備，每路支持600mA電流輸出；



     8) 主板自帶UPS，意外斷電情況下可保持供電等待系統安全關機；



     9) 一個24V電源輸入口，電源輸入范圍為18V~30V；



     10) 支持3D圖形加速；



     11) 產品尺寸：97.3*85*103.45mm，凈重0.9Kg。





模塊尺寸及安裝方式

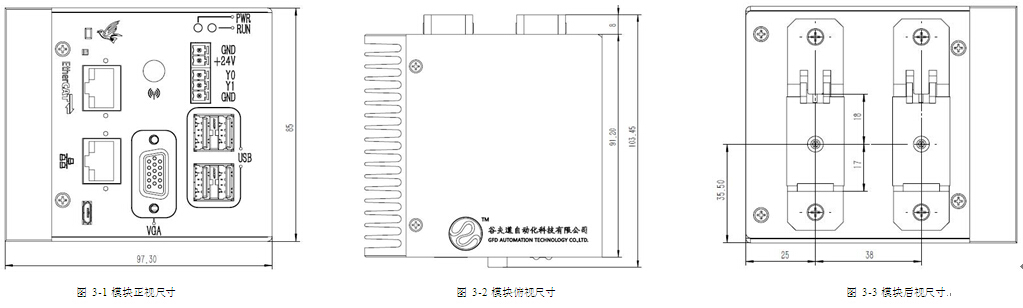

     模塊尺寸圖;

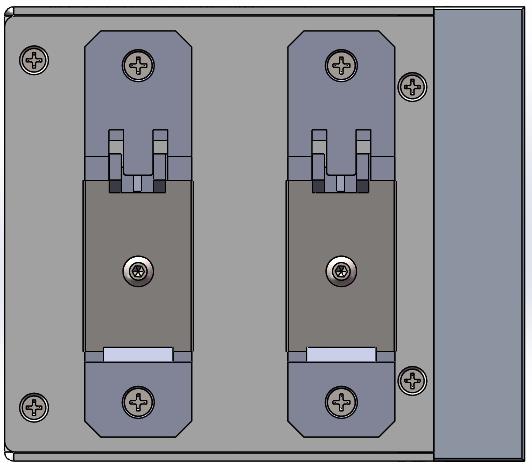

     35mmDIN導軌安裝方式
