NS100-OCK30


 功能描述




NS100-OCK30是NS100控制系統的容積式分配器通油檢測模塊，其功能參數如下：



     1) 2個ECAT網絡通信接口；



     2) 1個24V電源輸入口，電源輸入范圍為18V~36V；



     3) 30個用于檢測油壓的光電傳感器。





模塊尺寸及安裝方式

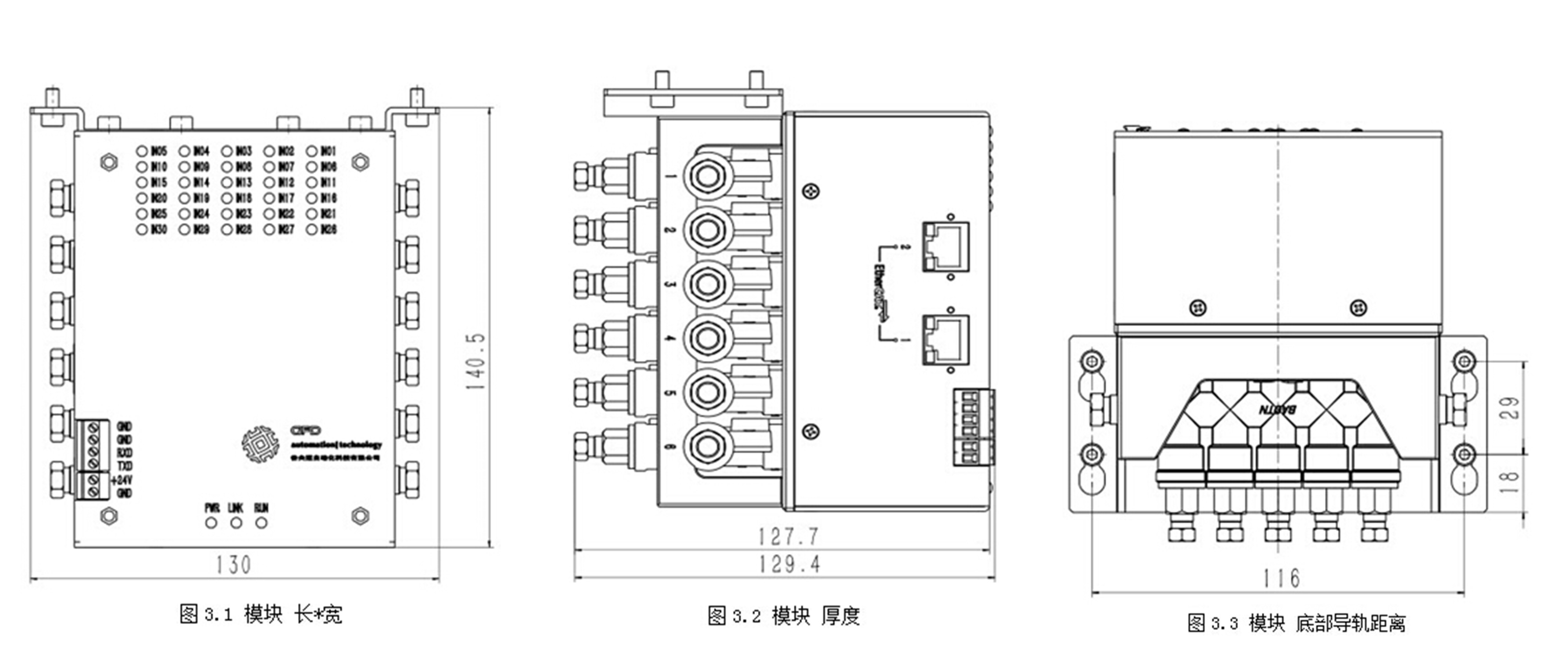

     模塊尺寸圖;

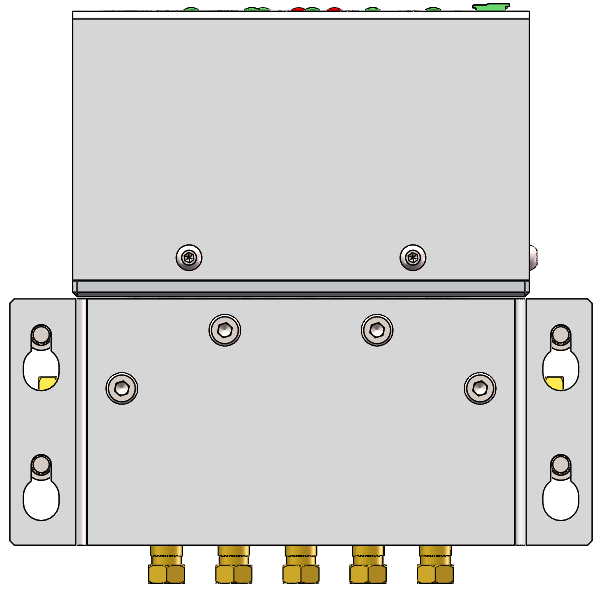

安裝方式



      用M4螺絲固定模塊左右兩端安裝孔





說明書下載：NS100-OCK30說明書及尺寸圖.zip
