4.1你了解在機測量嗎？
所謂在機測量，是以機床硬件為載體，輔以相應的測量工具（硬件：測頭、對刀儀等；在機測量軟件：宏程序、3D-FI、PC-DMIS等），在加工之前和加工過程中，通過對工件關鍵幾何特征或刀具參數的檢測和修正補償，指導改進后續工藝，有效的提高了生產制造效率，提升了生產制造能力，保證了生產制造質量和工序質量。
隨著現代工業的高速發展，工件結構愈加復雜精密，稍有偏差就會影響性能體驗及使用壽命，改進加工工藝，提升加工中心的制造質量顯得越來越重要。在機測量不失為一種有效的輔助手段。

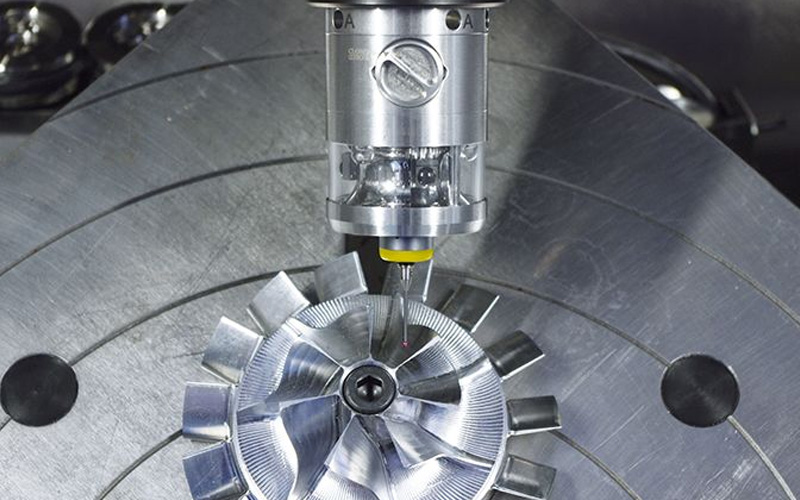

工件在機檢測
檢測對象：工件
檢測手段：測頭+宏程序軟件
檢測過程：測頭就象刀具一樣，平時存放在加工中心的刀庫中，依照不同的要求，在一道加工工序之前或之后調出，按程序執行自動檢測。
工件在機床上固定后，加工前自動進行位置找正，找出基準點，自動更新設置工件坐標系。
加工后對工件直接在機床上進行整體檢測，檢測結果發送到安裝在加工中心內的接收器，接收器通過輸出電纜（或經過接口裝置）將信號傳送到機床控制系統。宏程序調用數據進行計算分析并將偏差補償?shù)阶兞坷铮员阒笇?dǎo)后續工藝改進，保證后續的加工質量。
應用效果：檢測結果實時反饋，自動回補加工參數，縮短修正時間，縮短加工周期，減少?gòu)U品，降低昂貴的原料成本 。提高一次裝夾加工產品尺寸合格率，減少工件流轉和二次安裝的時間，避免二次裝夾的誤差。

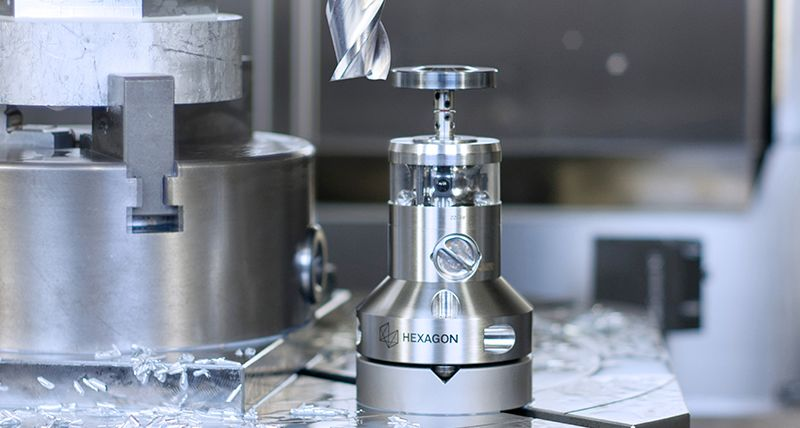

刀具在機檢測
檢測對象：刀具
檢測手段：對刀儀+宏程序
檢測過程：刀具狀態檢測。
對刀庫中的刀具按事先設定的程序?qū)Φ毒哌M(jìn)行長度、直徑的測量，也能實現刀具磨損、破損或安裝型號正確與否的判斷。然后與既定值進行比較。若在允差范圍內，則認為可以通過補償來解決刀具破損或磨損引起的加工誤差。并在之后的加工過程中，通過在切削量參數中引入對應的補償值，以消除刀具磨損/破損帶來的影響；超出允許范圍的偏差時，即通知操作人員或機修人員進行處理。
應用效果：通過檢測，間接或直接地獲取加工中心在執行下道工序時最合適的的加工參數，不但保證了零件的加工質量，而且有效地提高生產過程運行的質量水平。 測頭、對刀儀是機床采集關鍵尺寸數據的工具，其互動性、實時性的性能是提高制造效率的利器。而 3D Form Inspect 、PC-DMIS NC Gage、PC-DMIS NC等軟件，將在機測量推向更全面、更精確的高度，使其可進行更復雜精密的測量任務，實現質的飛躍。
3D Form Inspect (簡稱 3DFI)測量軟件，是歷經驗證且行之有效的自由空間曲面進行在機測量的解決方案。 借助于該軟件，用戶可以直接在加工機床上方便、快速的測量和記錄關于零件幾何特征的形狀和位置信息。該方案可以極大的節約用戶時間，提高生產效率，促進生產安全并改進產品質量。
PC-DMIS NC Gage 是榮獲技術創新獎的，具有革命性的交互式測量應用軟件，成功設置了在機測量的新標準，是專為簡便、快速和安全應用觸發式測頭而開發的軟件。 它直接安裝在數控系統內或者外置 PC 中，圖形化的人機交互界面使得操作者無需具有專業的編程技巧或測量技術的專業知識即可快速熟練應用。特有的“示教功能”在手動模式下實現了對話式的測量過程。測量過程中會實時的輸出測量結果。工件找正和零點設置、手動測量、自動測量以及測量結果的數據處理，這些功能都能輕易實現。
?PC-DMIS NC Gage基本版本。 具有基本的幾何測量和編程的示教功能。
?PC-DMIS NC Gage高級版本。 提供3 軸機床所能實現的全部測量，用來更改零點的測量和評估功能，生成測量結果報告，以及業內獨有的對 5 軸機床的轉臺進行動態誤差的測量與校準。
PC-DMIS NC 是專為 數字化制造而開發的全功能高端軟件。自適應加工功能、交互式編程界面、全面的坐標系找正功能（最佳擬合、3-2-1法等多種手段）、全特征測量功能、模擬功能、統計分析功能等，能夠解決用戶在數控機床上遇到的所有設置和測量難題，并滿足數字化制造和測量的趨勢。為產品生產過程提供了完美的加工輔助和全面的計量解決方案。
由此看來，在機測量是輔助加工、控制過程的重要環節。關注過程控制的在機測量，是常規測量的有效補充。
4.2機床視覺
機器視覺就是用機器代替人眼來做測量和判斷。機器視覺系統是指通過機器視覺產品（即圖像攝取裝置，分 CMOS 和CCD 兩種）將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。
視覺系統組成部分：
1.照明光源
2.鏡頭
3.工業攝像機
4.圖像采集/處理卡
5.圖像處理系統
6.其它外部設備
