NS100-IO2416A


 功能描述



NS100-IO2416是NS100控制系統的信號輸入、輸出口模塊，其功能參數包括如下：



     1) 24個光耦輸入。輸入類型為漏型NPN，即0V輸入，共陽極電路；



    2) 1個抱閘(額定電流600mA，例如松下400W電機抱閘信號最大接入數量為2)，15個繼電器輸出；



    3) 1個RS485通信接口；



     4) 2個ECAT網絡通信接口；



     5) 一個24V電源輸入口，電源輸入范圍為18V~30V，額定功率10.8W（除抱閘）。





模塊尺寸及安裝方式

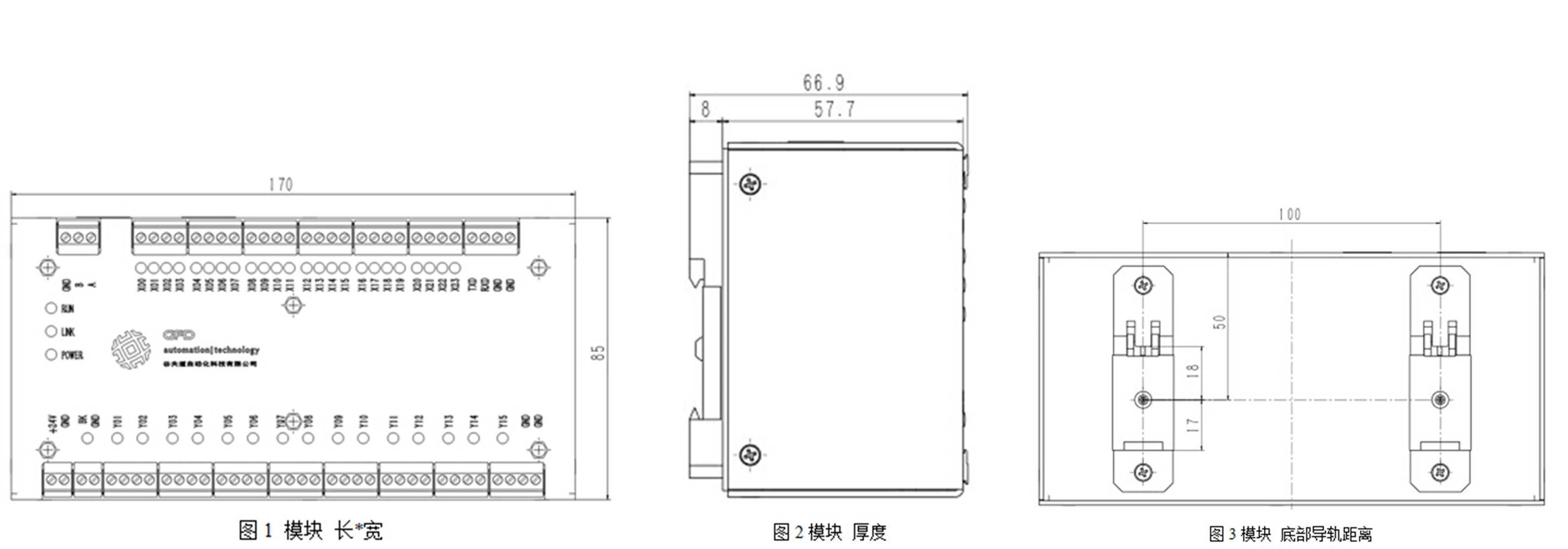

     模塊尺寸圖

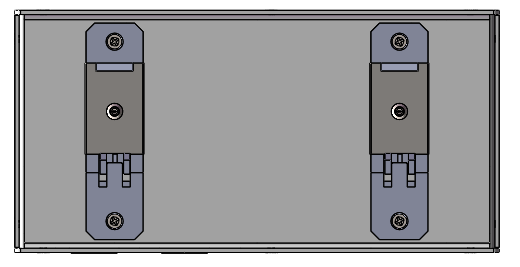

     35mmDIN導軌安裝方式



說明書下載：NS100-IO2416A說明書及尺寸圖.zip
