NS100-AXIS4A


 功能描述



NS100-AXIS4A是NS100控制系統(tǒng)的運動控制模塊，其功能參數(shù)如下：

     1) 1個最大支持16軸的手輪接口；



     2) 4個伺服接口：X軸、Y軸、Z1軸、Z2軸；



     3) 2個ECAT網(wǎng)絡通信接口；



     4)1個24V電源輸入口，電源輸入范圍為18V~36V。額定功率7W。





模塊尺寸及安裝方式

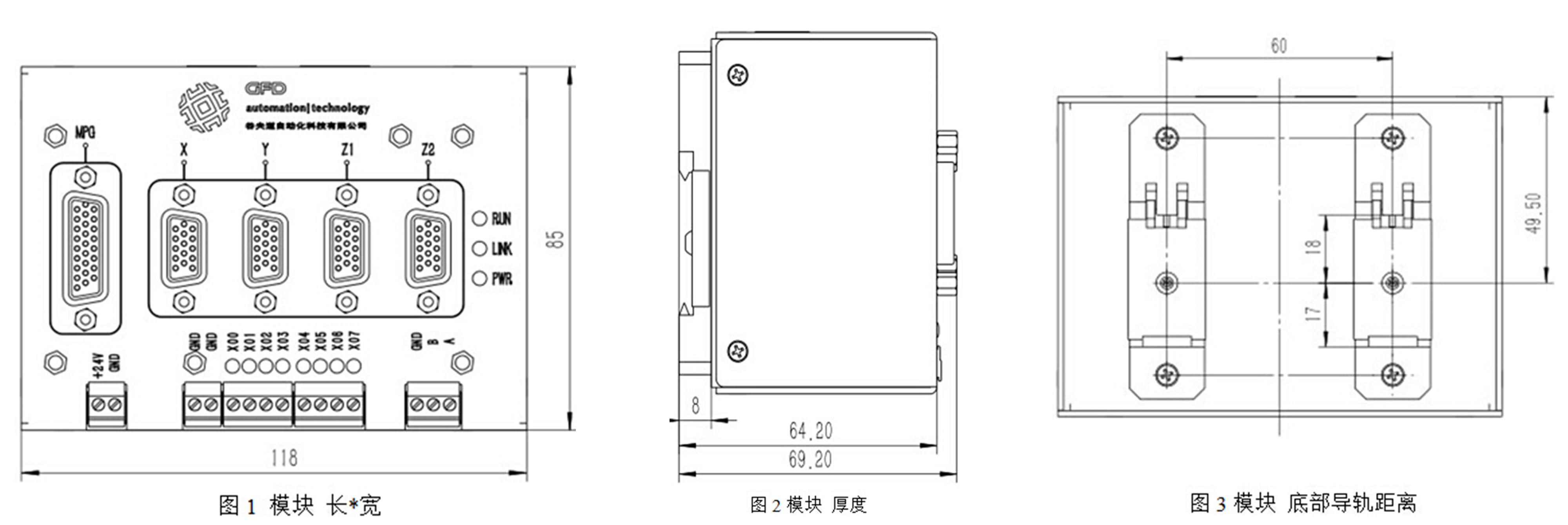

     模塊尺寸圖

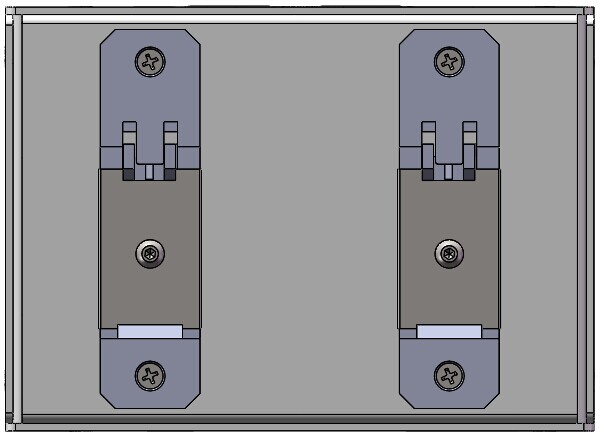

     35mmDIN導軌安裝方式


說明書下載：NS100-AXIS4A說明書及尺寸圖.zip
